|
||
|
||
一、用途說明

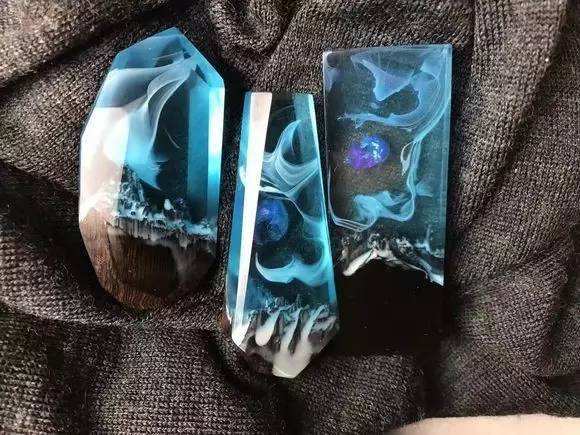

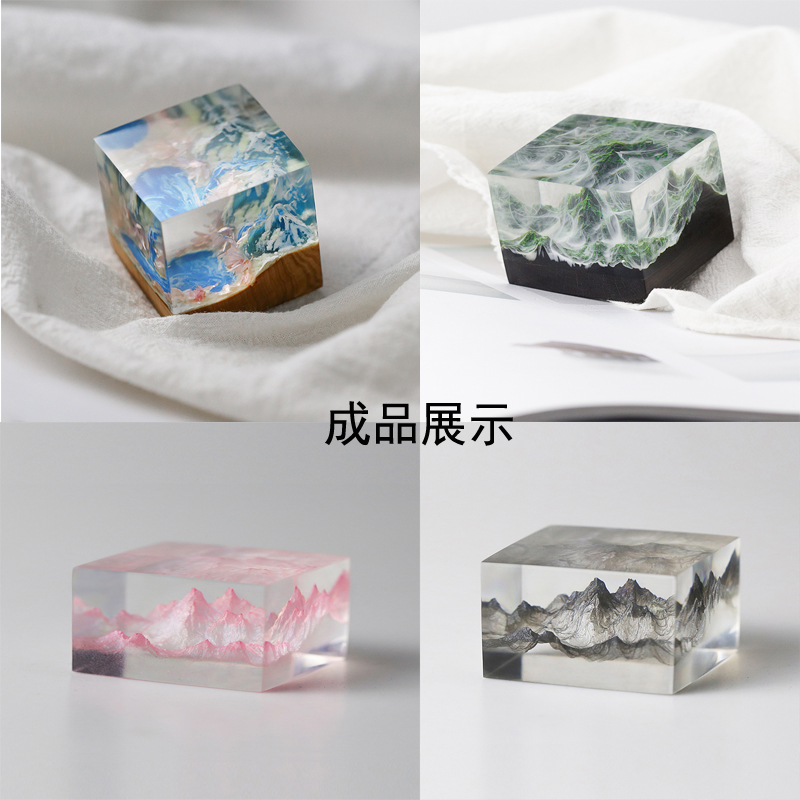

環(huán)氧樹脂YG-303AB是常溫和加溫條件下固化的環(huán)氧樹脂膠，流平性好、自然消泡、硬度高、無波紋、不跑膠、室溫或加溫可固化。專用于飾品滴膠、樹脂工藝品，平面灌注，木材工藝品桌面操作。
二、硬化前之性質(zhì)
|
主劑 YG-303A |
固化劑YG-303B |
|
|
顏色: |
無色透明 |
無色透明 |
|
比重: |
1.15 |
0.96 |
|
粘度25℃: |
2000-4000CPS |
100MAX |
|
三、使用條件 |
|
|
|
1)混合比: |
A:B=100:33(3:1重量比) |
|
|
2)硬化條件: |
25℃×12H（100g） |
|
|
3)可使用時(shí)間: |
120分鐘（100g） |
|

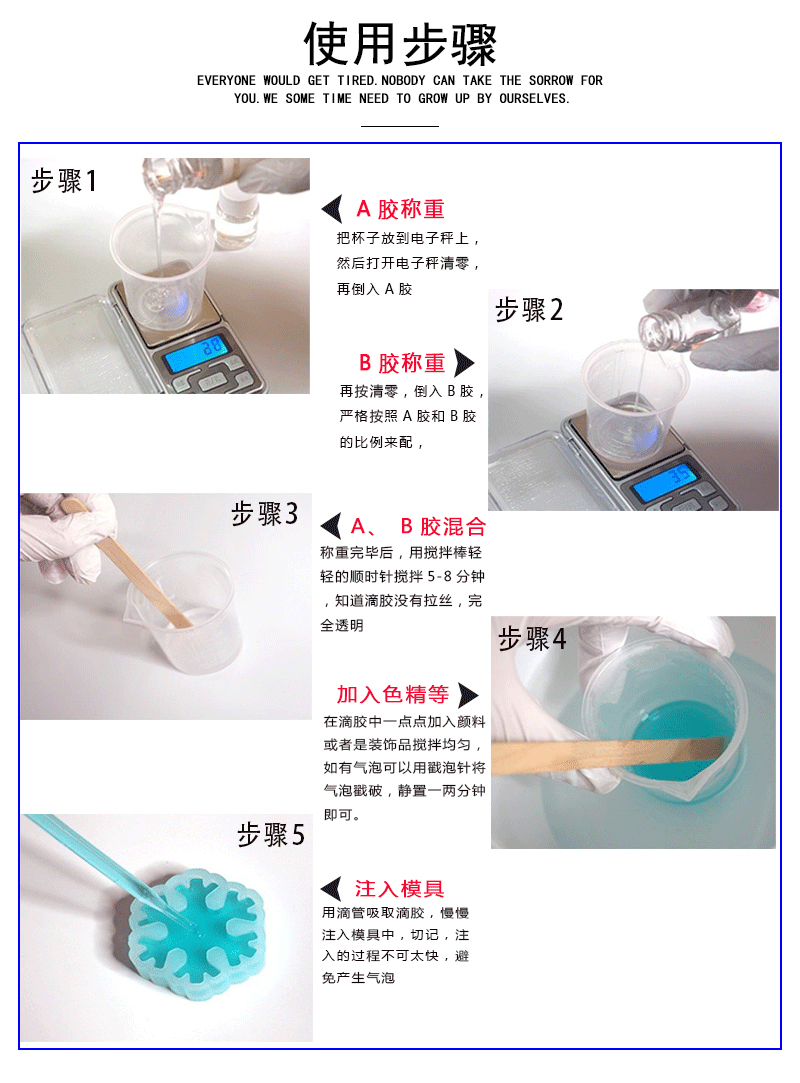

一、使用方法
1.工作環(huán)境:盛膠容器請保持清潔,A、B組份嚴(yán)格按重量比配比,準(zhǔn)確稱量，沿容器內(nèi)壁順時(shí)針充分?jǐn)嚢杈鶆蚝箪o置3-5分鐘后使用。
2.根據(jù)可操作時(shí)間及用量調(diào)配膠量,避免浪費(fèi).當(dāng)氣溫低于15℃時(shí),請先將A膠預(yù)熱至30℃后再進(jìn)行調(diào)膠,易于操作(氣溫低時(shí)A膠會變稠);使用后必需密封桶蓋,避免因吸潮而造成產(chǎn)品報(bào)廢。
3.當(dāng)相對濕度大于85%時(shí),固化物表面容易吸收空氣中水份,形成一層白霧狀,因此當(dāng)相對濕度 大于85%時(shí),不適合做常溫固化,建議使用加溫固化。
二、硬化后之性質(zhì)
|
1)硬 度: |
shore D |
<85 |
|
2)耐電壓: |
KV/mm |
22 |
|
3)彎曲強(qiáng)度: |
Kg/mm2 |
23 |
|
4)體積電阻: |
Ohm3 |
1x1015 |
|
5)表面電阻: |
Ohmm2 |
5X1015 |
|
6）導(dǎo)熱系數(shù)： |
W/M.K |
0.61 |
|
7）誘電損失： |
1KHZ |
0.42 |
|
8）耐高熱溫度： |
℃ |
110 |
|
9）吸水率： |
% |
<0.15 |
|
10)抗壓強(qiáng)度： |
Kg/mm2 |
13.4 |
;)
;)
;)
